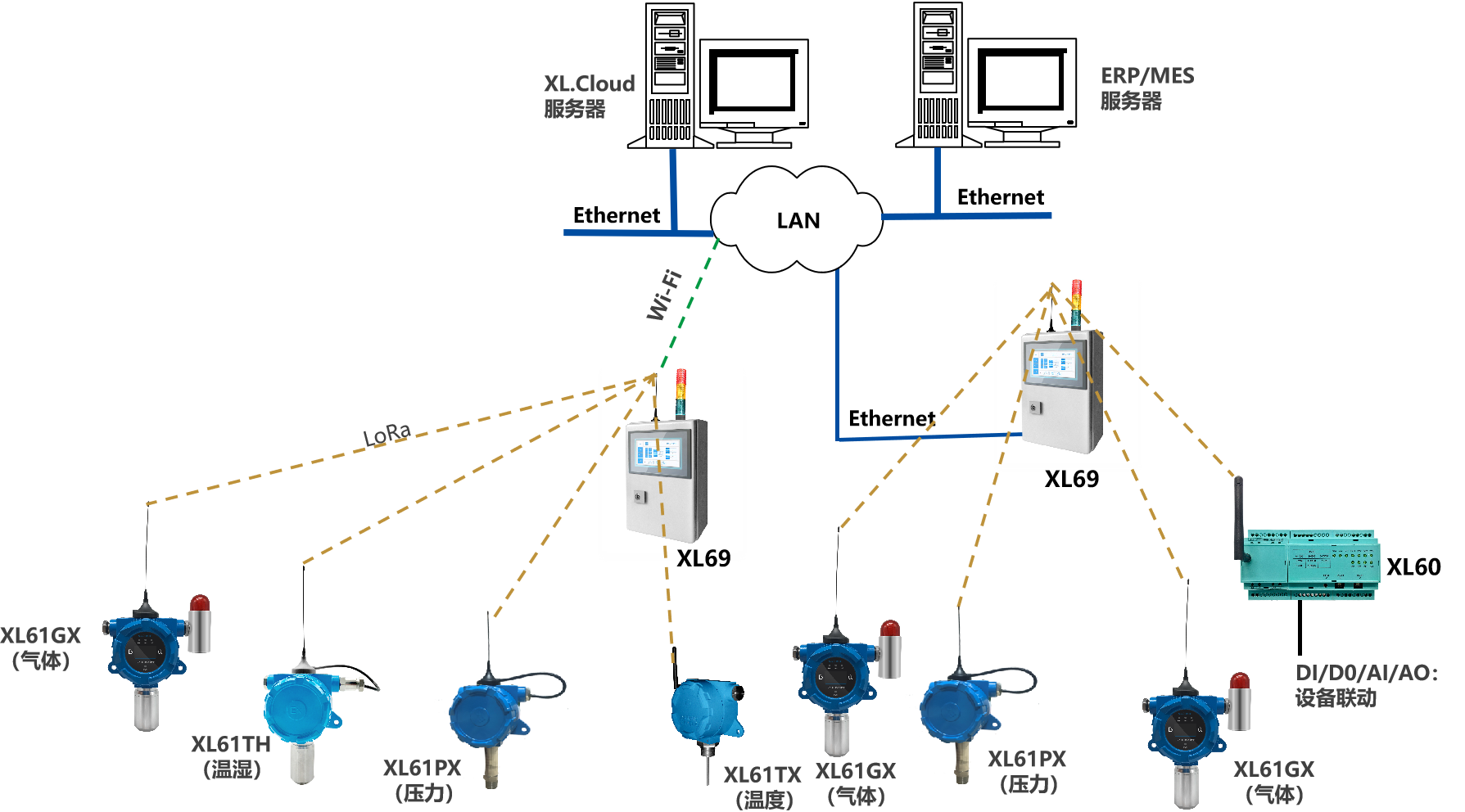

產品選型示意圖

IoT平臺：XL.Cloud，集成機器能耗、運行數據，環境、危險源數據，計算分析，數據可化展示，持續改進方案建議；

智能終端：XL69，協議轉換、數據處理、存貯；

智能傳感器：危險源參數監測，無線傳輸；

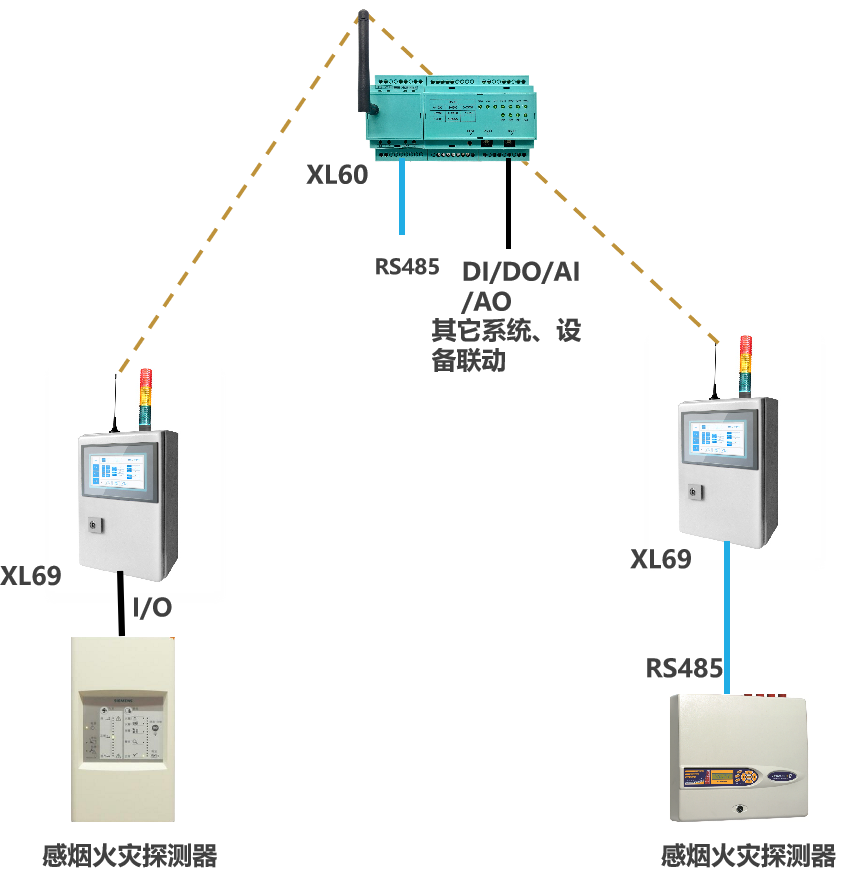

感煙火災探測器應用

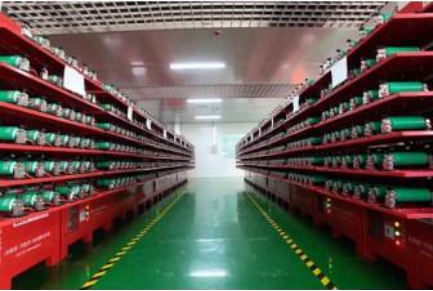

在火災隱患比較大的倉儲環境，如鋰電池倉庫，包裝材料倉庫，選擇吸氣式感煙火災探測器，實時監控環境中煙霧濃度，分析判斷是否有火災隱患存在，提前預警；

XL69智能終端，直接采集感煙探測器的信號，無線上傳，遠程測試、復位煙霧探測器；

XL69智能終端發聯動信號；

傳感器配置方案

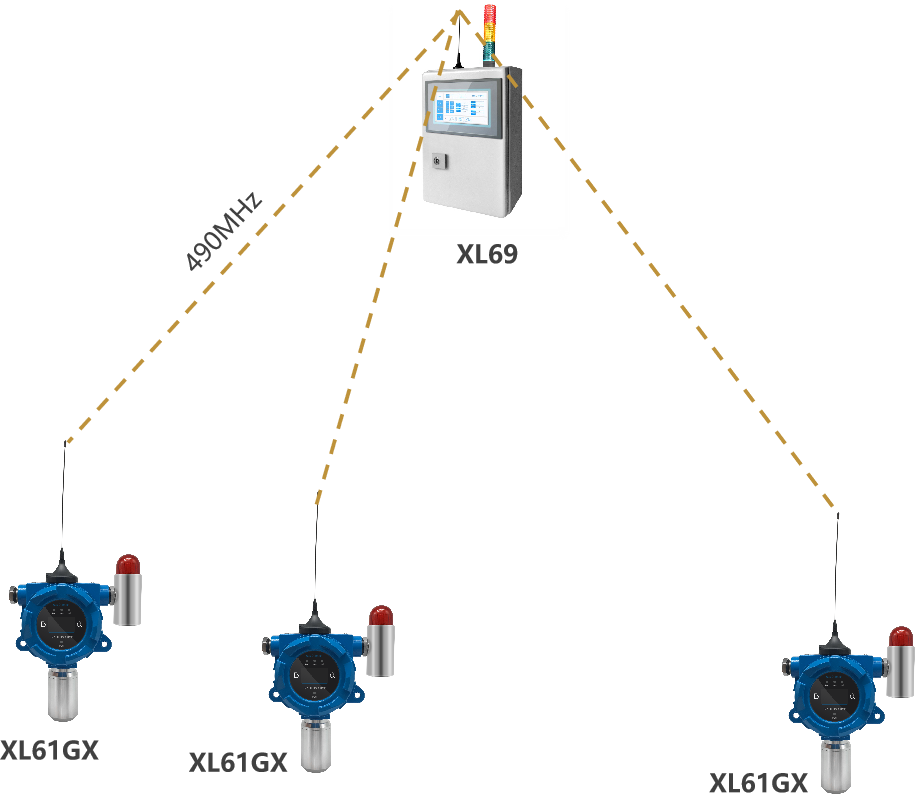

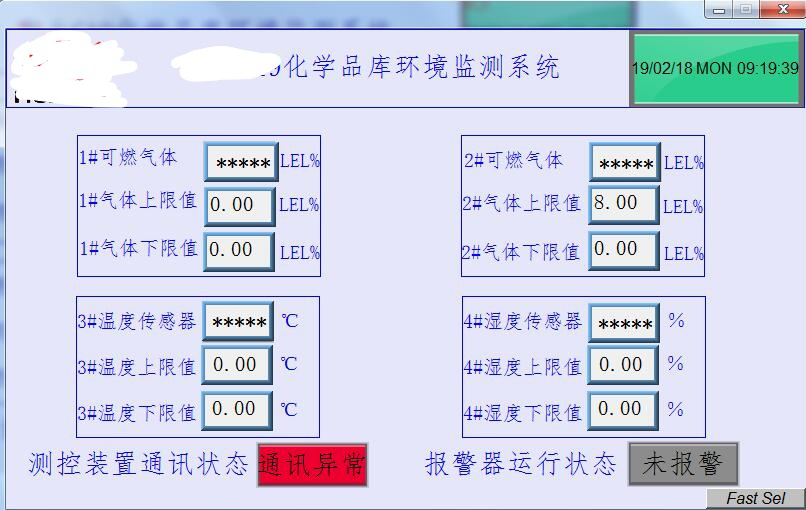

氣體傳感器：氣體監測，選擇XL61GX智能氣體傳感器，監測危險源有毒有害氣體濃度，主要功能及技術參數如下：

監測參數：可按用戶要求提供相應氣體種類、量程、精度的氣體傳感器；

提供電化學、激光、半導體、紅外、PID等等原理的，進口，或國產品牌氣體探頭；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，功耗≤5W；可選電池或外接電源供電，氣體傳感器不適合選擇電池供電；

安裝：壁掛式固定，或是吸鐵古吸附式固定。

傳感器配置方案

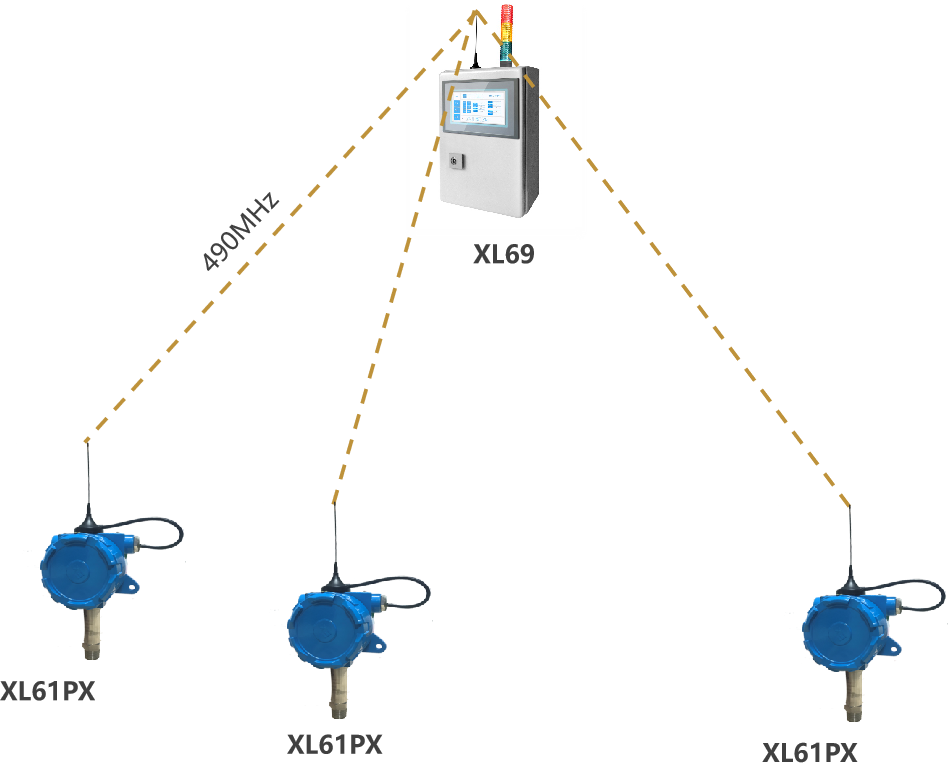

壓力傳感器：罐內壓力監測，選擇XL61PX智能壓力傳感器，主要功能及技術參數如下：

監測參數：量程可選，提供正壓、負壓產品：精度：±5%F.S；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，可選電池或外接電源供電；功耗≤0.2W，休眠電流≤20μA；

電池內置；可選大容量電池組外置；

安裝：螺紋固定安裝，接頭尺寸參數按要求提供。

傳感器配置方案

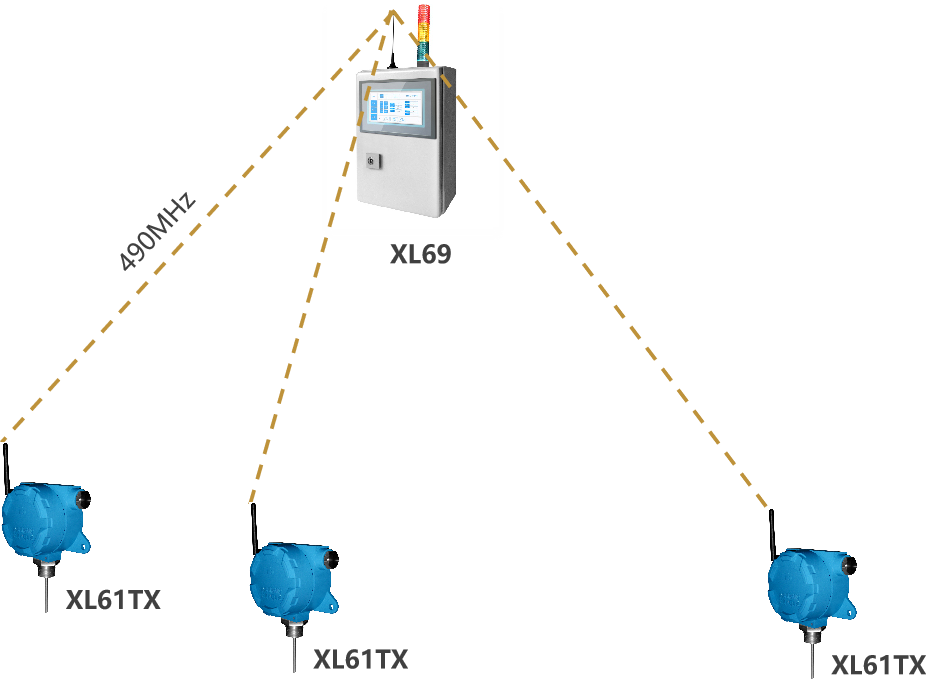

溫度傳感器：罐內、外溫度監測，選擇XL61TX智能溫度傳感器，主要功能及技術參數如下：

監測參數：量程，-200 ℃ -+200℃之間可選；精度，AA級；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，可選電池或外接電源供電；功耗≤0.2W，休眠電流≤20μA；

電池內置；可選大容量電池組外置；

安裝：螺紋固定安裝，接頭尺寸參數按要求提供。

傳感器配置方案

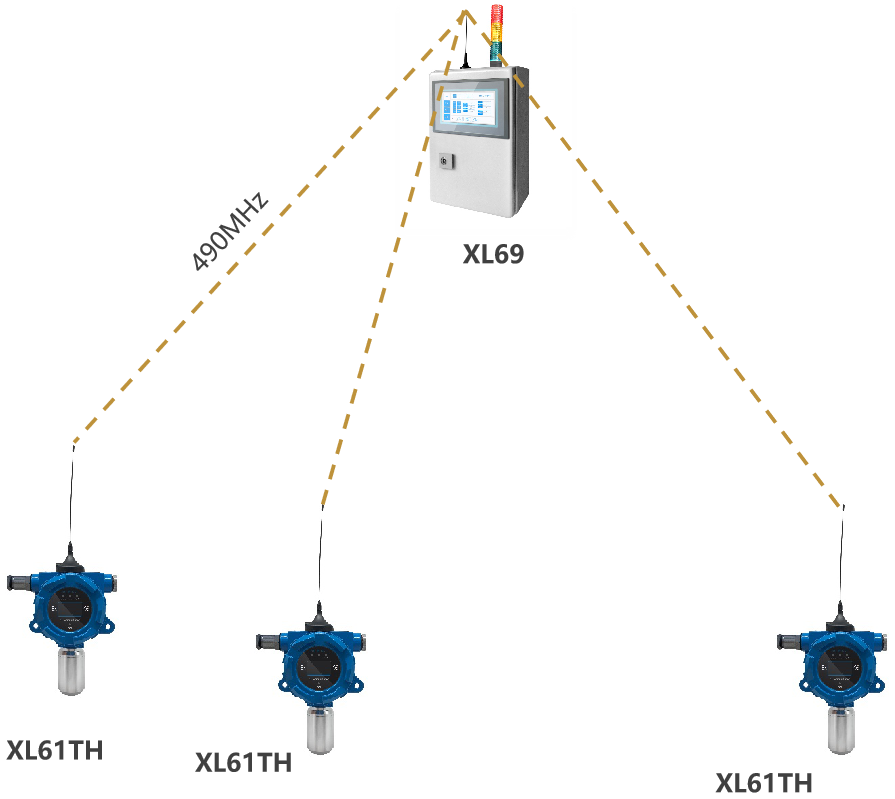

溫濕度傳感器：環境溫濕度監測，選擇XL61TH智能溫濕度傳感器，主要功能及技術參數如下：

監測參數：溫度，量程：-40～120℃，精度：±0.3℃；濕度，量程：0-100%RH精度：±3%RH；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，可選電池或外接電源供電；功耗≤0.2W，休眠電流≤20μA；

電池內置；可選大容量電池組外置；

安裝：壁掛式固定，或是吸鐵古吸附式固定。

傳感器配置方案

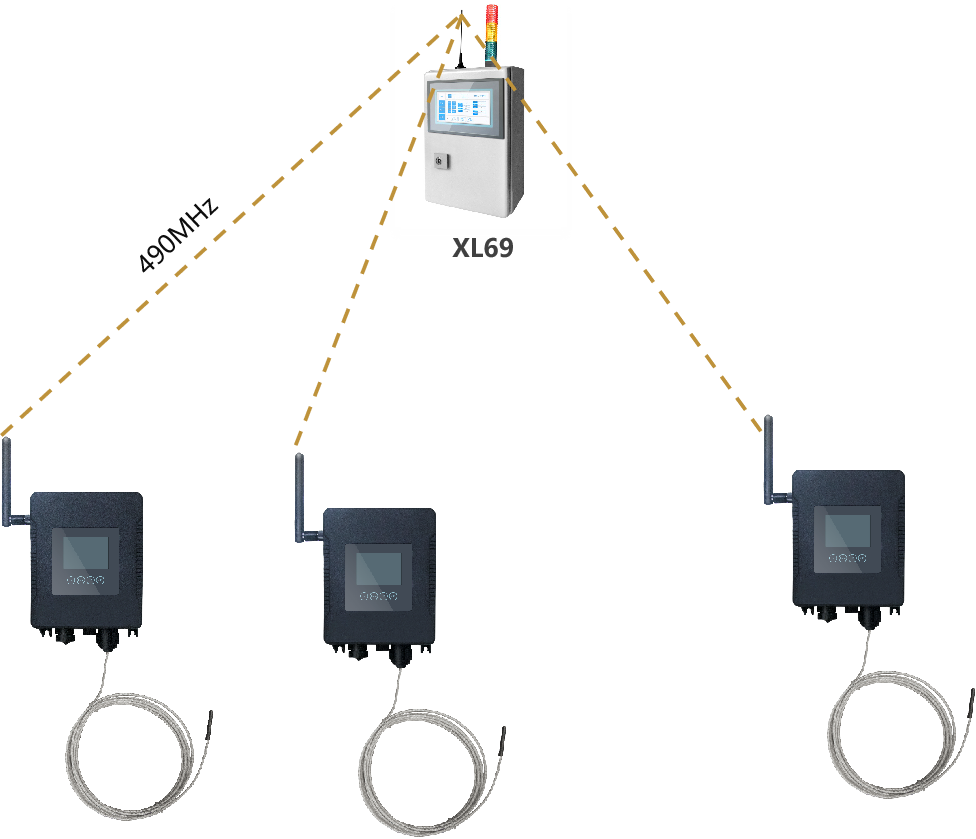

溫度傳感器：溫度監測，用于車間庫房，冷柜等物料存儲環境溫度監測，選用XL51TS智能溫度傳感器，主要功能及技術參數如下：

監測參數：溫度，量程可在-200 ℃ ～200℃之間選擇，精度：AA級；

通信方式：支持LoRa或Wi-Fi傳輸；由于監測點多，分布廣，建議選擇LoRa通信；

電氣參數：工作電壓DC6-24V，可選電池或外接電源供電；功耗≤0.2W，休眠電流≤20μA；

電池內置；可選大容量電池組外置；

安裝：壁掛式固定，或是吸鐵古吸附式固定。

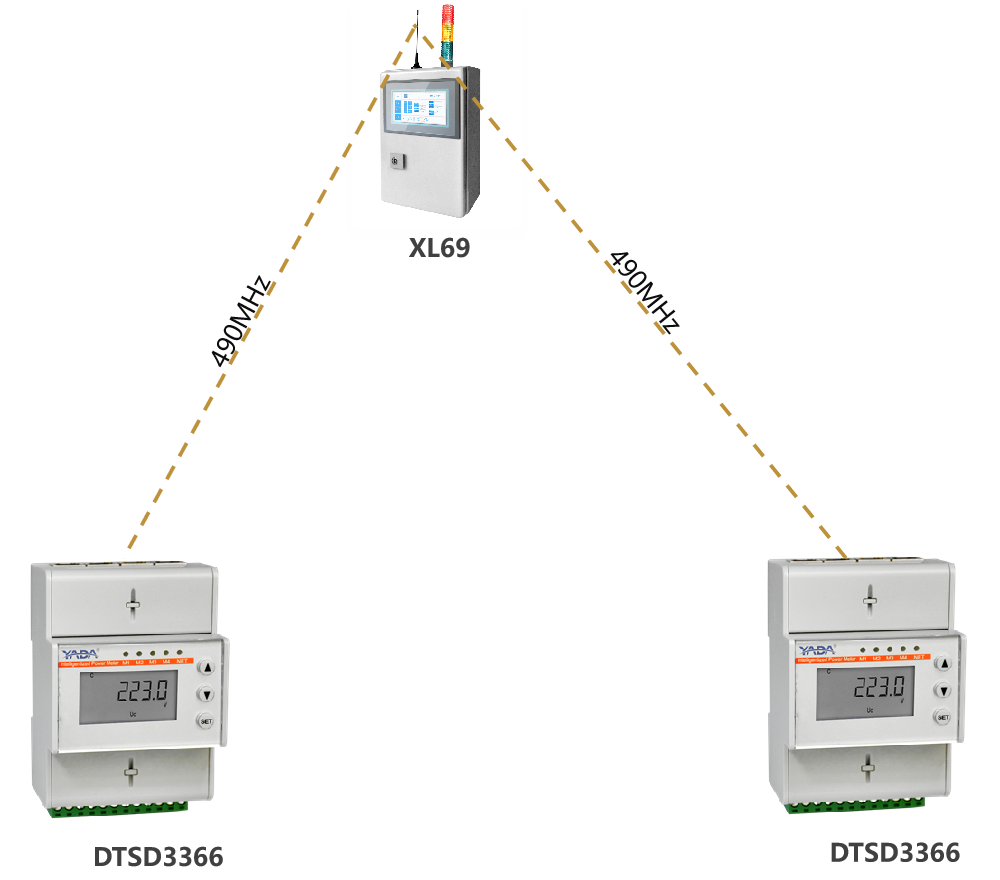

智能電表配置

智能電表：配置廣東雅達為深圳信立科技訂制的DTSD3366三相多功能電表。配置方案如下：

通信方式選擇：DTSD3366智能電表，支持LoRa、NB、4G傳輸方式。選擇LoRa無線通信方式；

監測回路數： DTSD3366智能電表，支持監測1個回路或4個回路的用電參數。一臺機器有多個獨立用電單元時，選擇監測4回路配置的電表；

安裝接線：智能電表，安裝在機器控制柜內，用開口式電流互感器獲取電流信號，不動主回路接線，安裝簡單便捷；電壓輸入，要加加裝2A熔斷器。

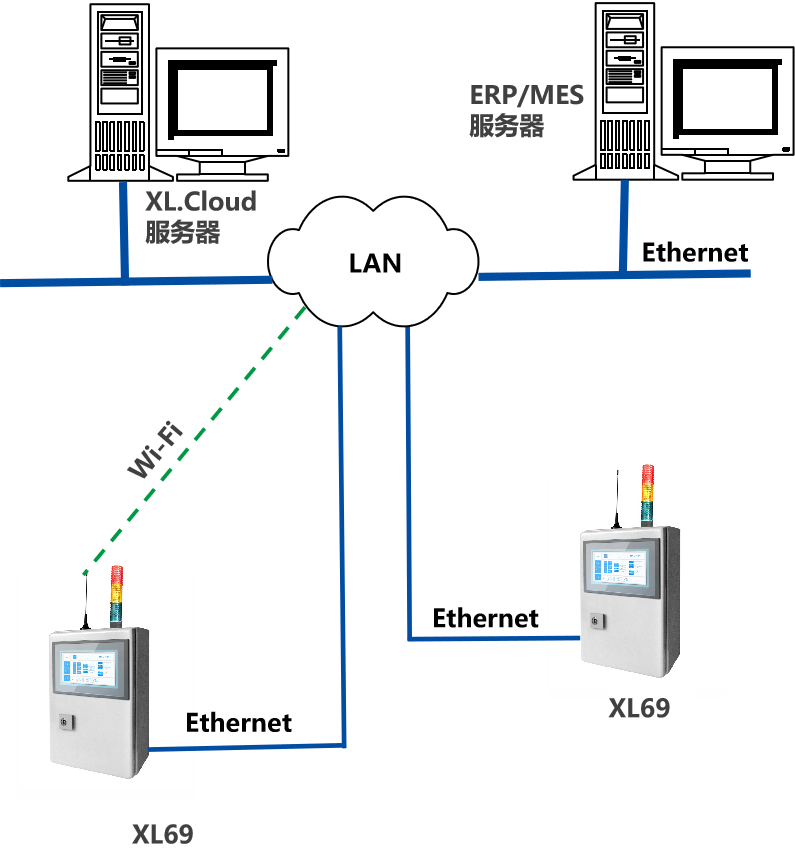

智能終端配置

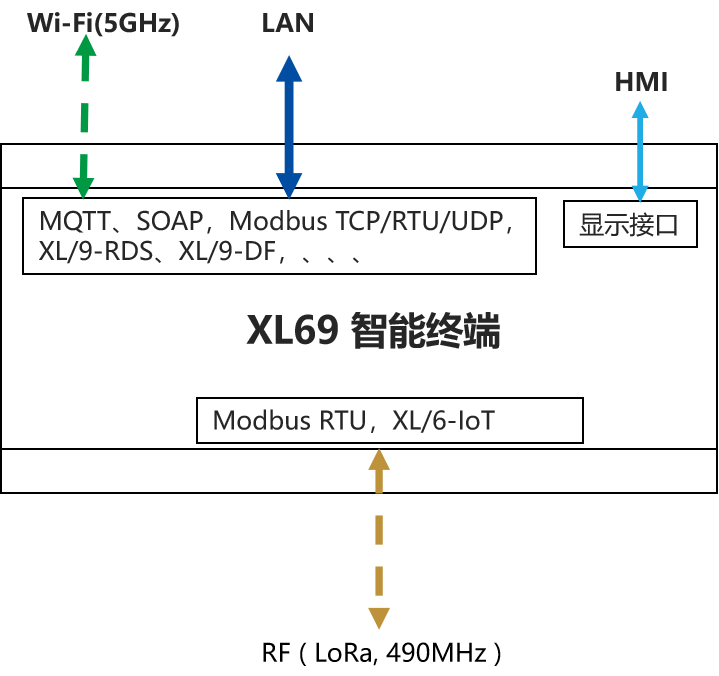

智能終端選擇XL69：

智能終端作為網絡中樞，無線讀取智能傳感器的數據，進行協議轉換、計算分析；

就地顯示、報警；

支持Ethernet、Wi-Fi，向IoT平臺XL.Cloud推送數據；

同時向多個平臺上推送數據；

支持MQTT、SOAP、API、Modbus等通信協議；

支持XL/9-RDS，以Redis方式向第三方系統推送數據；

支持XL/9-DB 數據庫協議，向MS SQL，MY SQL，ORACLE等數據庫推送數據。

智能終端配置

技術參數：

Linux 操作系統，My SQL數據庫，XL.Smart應用軟件；

7（10）吋觸摸屏、聲光報警器；

構建一個LoRa通訊網絡；

配100/1000M以太網，Wi-Fi（5GHz ）；

支持MQTT、SOAP、API、Modbus等通信協議；

支持XL/9-RDS，以Redis方式向第三方系統推送數據；

支持XL/9-DB 數據庫協議，向MS SQL，MY SQL，ORACLE等數據庫推送數據。

工作電壓：AC220V或DC24V；功耗：≤20W。

IoT平臺配置

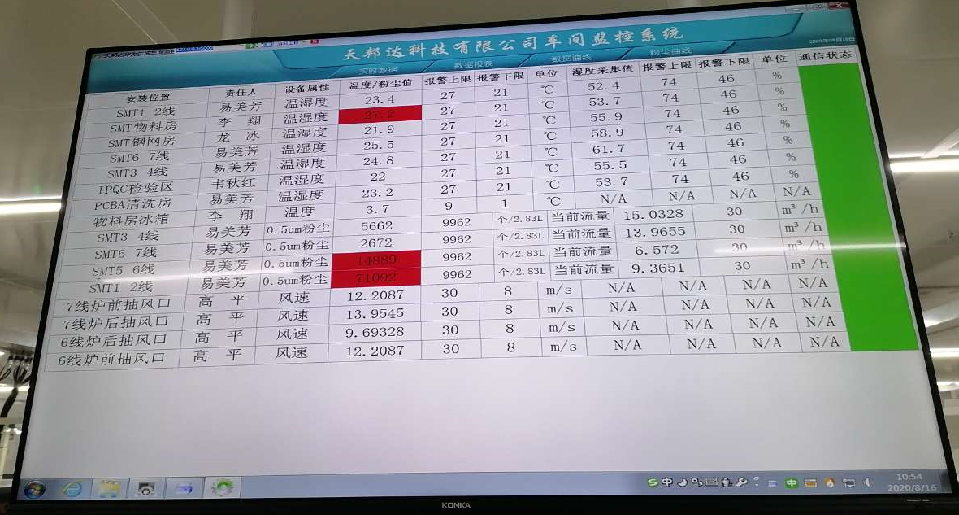

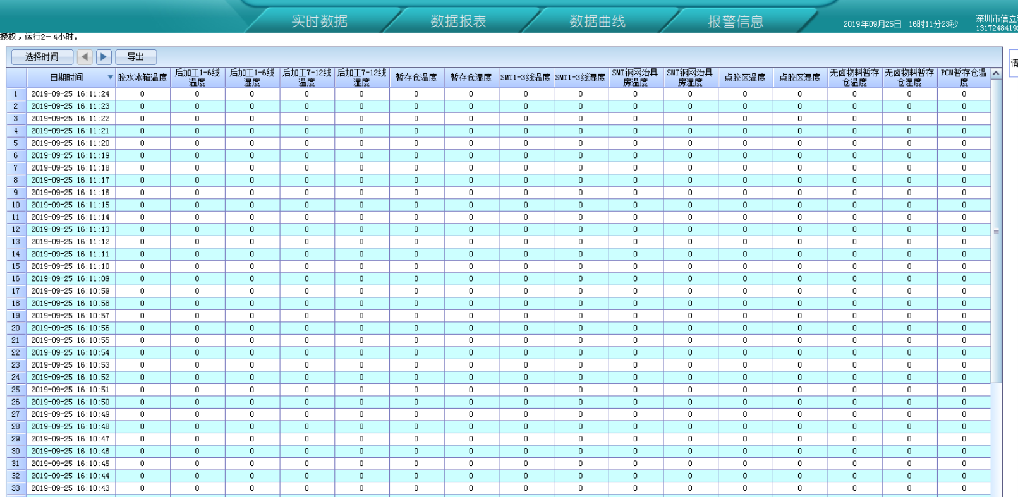

工廠數字化IoT平臺系統，選用XL.Cloud軟件，處理數據讀取，更高層級的計算、分析，數據存貯，數據可視化展示，生成各類分析報表，記錄，報警，優化、改善建議方案，等等。

支持Ethernet、Wi-Fi、LTE(4g)，等多種通信接口，從局域網、因特網獲取數據；

支持MQTT、SOAP、API、OPC、Modbus等通信協議、接口標準，獲取或交換數據；

IoT平臺XL.Cloud

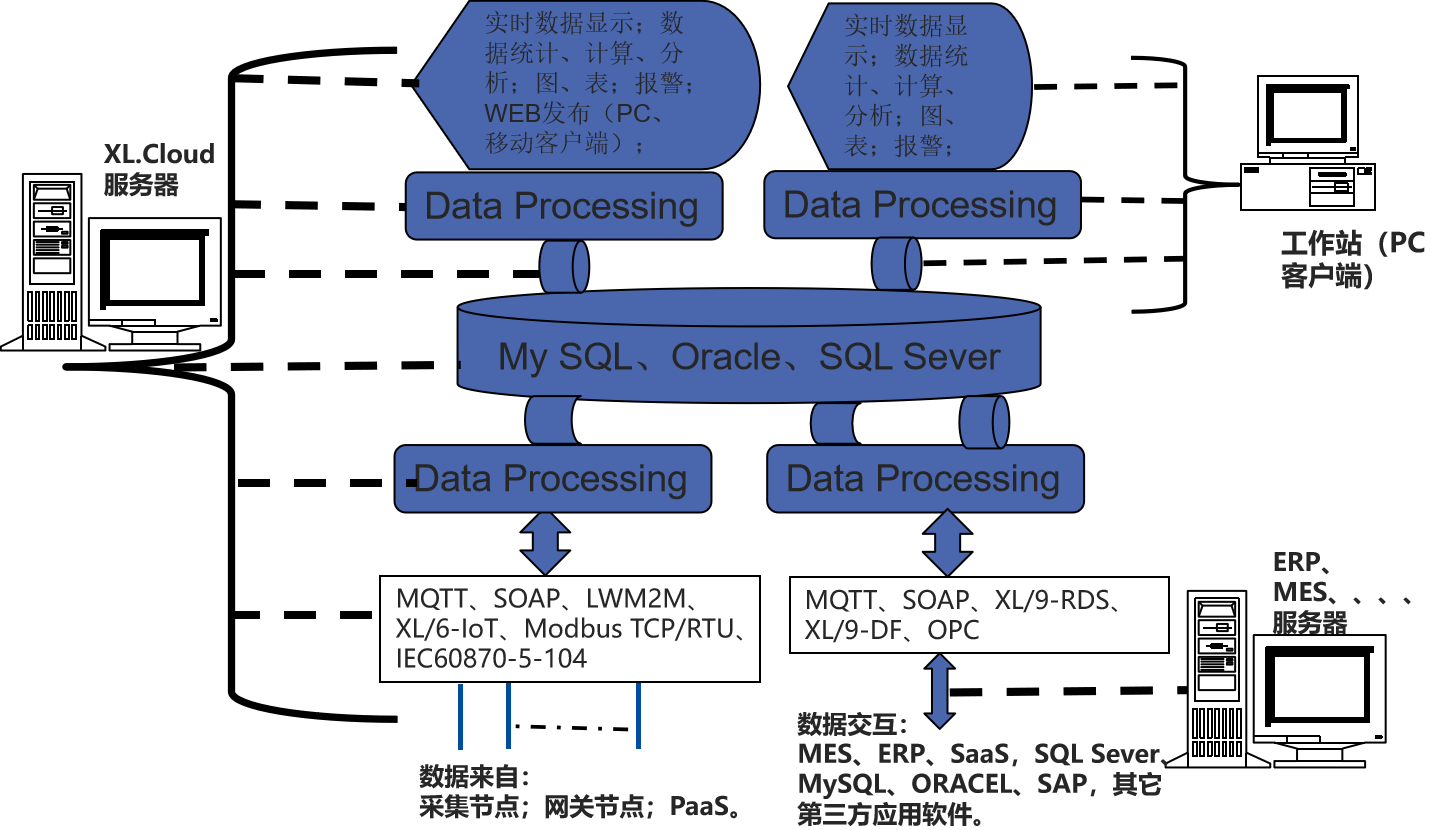

                                                                                                                      XL.Cloud 系統功能示意圖

企業級的，工業物聯網，SaaS云平臺；

XL.Cloud，是為工業企業用戶設計開發，針對 機器、設備運行數據計算分析的管理平臺，安裝在企業服務器，或第三方云服務器上。

中文、英文兩個不同的語言版本可選；

支持支持WIN Sever 2008、2012等以上版本操作系統；

支持支持MY SQL、SQL Server數據庫；

支持Ethernet、NB-IoT、LTE(4G)等通信方式的接入；

支持MQTT、SOAP，XL/6-IoT、XL/9-DB、XL/9-RDS，等等通信協議，并可和第三方數據庫，Oracle、SAP等交換數據；

支持10萬級采集節點并發；
